分割#

我们已经学习了对象检测，它可以通过预测边界框来定位图像中的对象。然而，对于某些任务，我们不仅需要边界框，还需要更精确的对象定位。这项任务被称为分割。

分割可以看作是像素分类，即对于图像中的每个像素，我们必须预测其类别（背景是其中一个类别）。主要有两种分割算法：

  • 语义分割只标识像素的类别，不区分同一类别中的不同对象
  • 实例分割将类别划分为不同的实例。

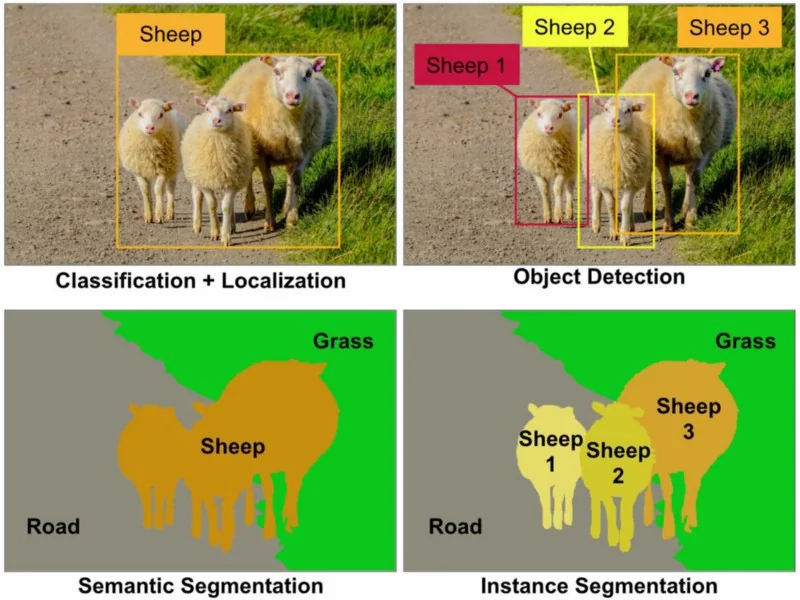

例如，在实例分割中，10只羊是不同的对象；而在语义分割中，所有的羊都被表示为一个类别。

图片来源于这篇博客文章

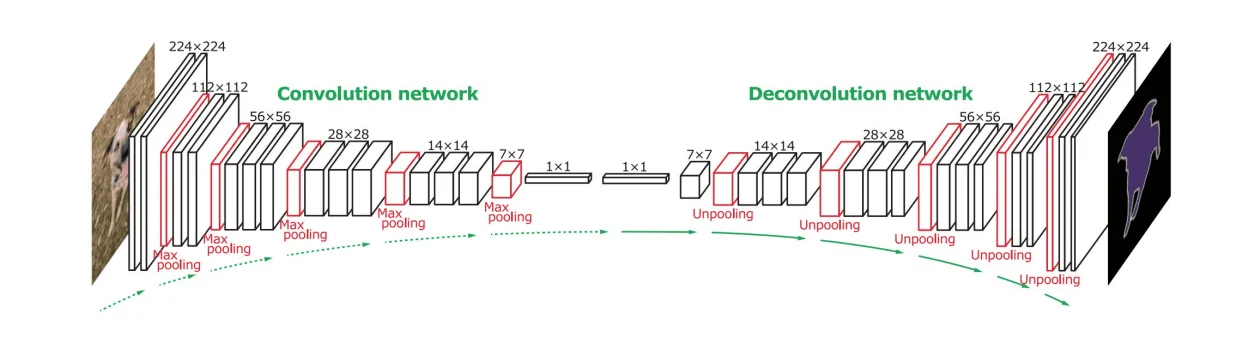

分割有不同的神经网络架构，但它们的结构都相同：

  • 编码器从输入图像中提取特征
  • 解码器将这些特征转换为掩码图像，掩码图像的大小与输入图像相同，通道数对应类别数量。

图片来源于这篇论文

前置条件#

首先，我们将导入所需的库，并检查是否有可用于训练的 GPU。

In [1]:
import torch
import torchvision
import matplotlib.pyplot as plt
from torchvision import transforms
from torch import nn
from torch import optim
from tqdm import tqdm
import numpy as np
import torch.nn.functional as F
from skimage.io import imread
from skimage.transform import resize
import os
torch.manual_seed(42)
np.random.seed(42)
In [2]:
device = 'cuda:0' if torch.cuda.is_available() else 'cpu'
train_size = 0.9
lr = 1e-3
weight_decay = 1e-6
batch_size = 32
epochs = 30

数据集#

我们将使用人类痣的皮肤镜图像数据集。该数据集包含200张图像，分为三类：典型痣、非典型痣和黑色素瘤。所有图像还包含对应的掩膜，用于勾勒出痣的轮廓。

以下代码从原始位置下载数据集并解压缩。要运行此代码，您需要安装 unrar 工具。在 Linux 系统上，可以通过运行 sudo apt-get install unrar 安装；在 Windows 系统上，可以从这里下载命令行版本。

In [5]:
#!apt-get install rar
!wget https://www.dropbox.com/s/k88qukc20ljnbuo/PH2Dataset.rar
!unrar x -Y PH2Dataset.rar

现在我们将定义加载数据集的代码。我们会将所有图像转换为256x256大小，并将数据集分为训练集和测试集。此函数返回训练集和测试集，每个数据集包含原始图像和标注痣的掩码。

In [4]:
def load_dataset(train_part, root='PH2Dataset'):
    images = []
    masks = []

    for root, dirs, files in os.walk(os.path.join(root, 'PH2 Dataset images')):
        if root.endswith('_Dermoscopic_Image'):
            images.append(imread(os.path.join(root, files[0])))
        if root.endswith('_lesion'):
            masks.append(imread(os.path.join(root, files[0])))

    size = (256, 256)
    images = torch.permute(torch.FloatTensor(np.array([resize(image, size, mode='constant', anti_aliasing=True,) for image in images])), (0, 3, 1, 2))
    masks = torch.FloatTensor(np.array([resize(mask, size, mode='constant', anti_aliasing=False) > 0.5 for mask in masks])).unsqueeze(1)

    indices = np.random.permutation(range(len(images)))
    train_part = int(train_part * len(images))
    train_ind = indices[:train_part]
    test_ind = indices[train_part:]

    train_dataset = (images[train_ind, :, :, :], masks[train_ind, :, :, :])
    test_dataset = (images[test_ind, :, :, :], masks[test_ind, :, :, :])

    return train_dataset, test_dataset

train_dataset, test_dataset = load_dataset(train_size)

现在让我们绘制一些数据集中的图像，看看它们的样子：

In [17]:
def plotn(n, data, only_mask=False):
    images, masks = data[0], data[1]
    fig, ax = plt.subplots(1, n)
    fig1, ax1 = plt.subplots(1, n)
    for i, (img, mask) in enumerate(zip(images, masks)):
        if i == n:
            break
        if not only_mask:
            ax[i].imshow(torch.permute(img, (1, 2, 0)))
        else:
            ax[i].imshow(img[0])
        ax1[i].imshow(mask[0])
        ax[i].axis('off')
        ax1[i].axis('off')
    plt.show()

plotn(5, train_dataset)

我们还需要数据加载器将数据输入到我们的神经网络中。

In [16]:
train_dataloader = torch.utils.data.DataLoader(list(zip(train_dataset[0], train_dataset[1])), batch_size=batch_size, shuffle=True)
test_dataloader = torch.utils.data.DataLoader(list(zip(test_dataset[0], test_dataset[1])), batch_size=1, shuffle=False)
dataloaders = (train_dataloader, test_dataloader)

SegNet#

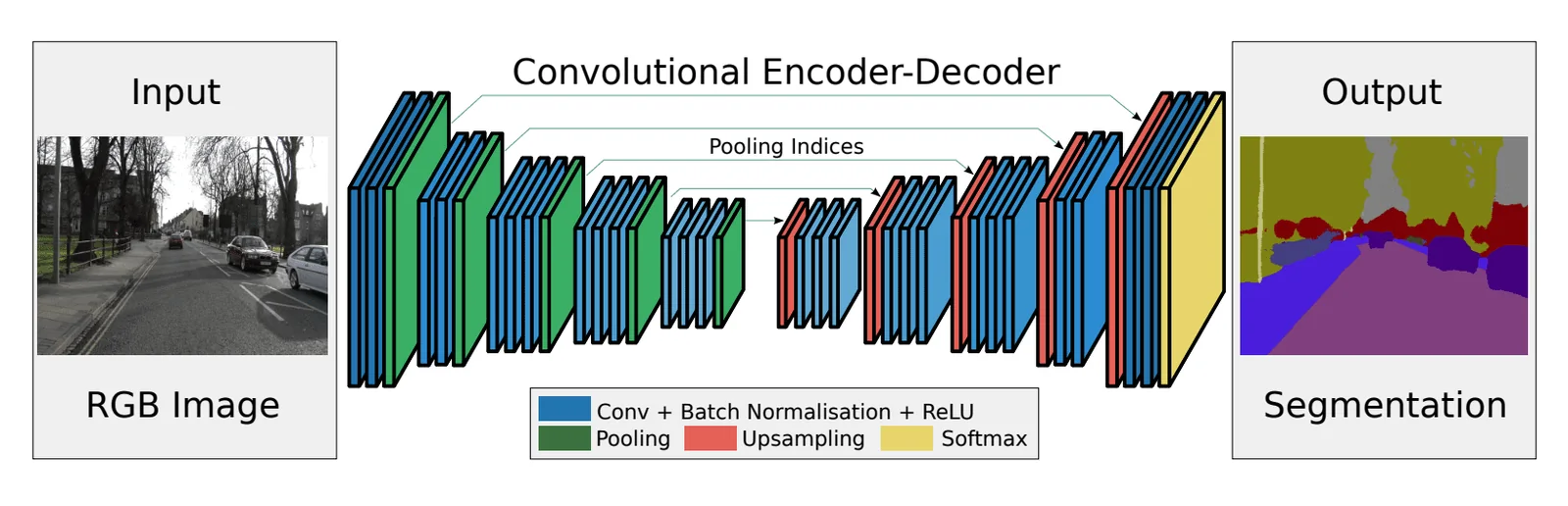

最简单的编码-解码架构被称为 SegNet。它在编码器中使用标准的卷积神经网络（CNN），包括卷积和池化操作；在解码器中使用反卷积神经网络（CNN），包括卷积和上采样操作。它还依赖批量归一化来成功训练多层网络。

图片来源于以下论文：Badrinarayanan, V., Kendall, A., & Cipolla, R. (2015). SegNet: A deep convolutional encoder-decoder architecture for image segmentation

In [ ]:
class SegNet(nn.Module):
    def __init__(self):
        super().__init__()
        self.enc_conv0 = nn.Conv2d(in_channels=3, out_channels=16, kernel_size=(3,3), padding=1)
        self.act0 = nn.ReLU()
        self.bn0 = nn.BatchNorm2d(16)
        self.pool0 = nn.MaxPool2d(kernel_size=(2,2))

        self.enc_conv1 = nn.Conv2d(in_channels=16, out_channels=32, kernel_size=(3,3), padding=1)
        self.act1 = nn.ReLU()
        self.bn1 = nn.BatchNorm2d(32)
        self.pool1 = nn.MaxPool2d(kernel_size=(2,2))

        self.enc_conv2 = nn.Conv2d(in_channels=32, out_channels=64, kernel_size=(3,3), padding=1)
        self.act2 = nn.ReLU()
        self.bn2 = nn.BatchNorm2d(64)
        self.pool2 =  nn.MaxPool2d(kernel_size=(2,2))

        self.enc_conv3 = nn.Conv2d(in_channels=64, out_channels=128, kernel_size=(3,3), padding=1)
        self.act3 = nn.ReLU()
        self.bn3 = nn.BatchNorm2d(128)
        self.pool3 =  nn.MaxPool2d(kernel_size=(2,2))

        self.bottleneck_conv = nn.Conv2d(in_channels=128, out_channels=256, kernel_size=(3,3), padding=1)

        self.upsample0 =  nn.UpsamplingBilinear2d(scale_factor=2)
        self.dec_conv0 = nn.Conv2d(in_channels=256, out_channels=128, kernel_size=(3,3), padding=1)
        self.dec_act0 = nn.ReLU()
        self.dec_bn0 = nn.BatchNorm2d(128)

        self.upsample1 =  nn.UpsamplingBilinear2d(scale_factor=2)
        self.dec_conv1 =  nn.Conv2d(in_channels=128, out_channels=64, kernel_size=(3,3), padding=1)
        self.dec_act1 = nn.ReLU()
        self.dec_bn1 = nn.BatchNorm2d(64)

        self.upsample2 = nn.UpsamplingBilinear2d(scale_factor=2)

        self.dec_conv2 = nn.Conv2d(in_channels=64, out_channels=32, kernel_size=(3,3), padding=1)
        self.dec_act2 = nn.ReLU()
        self.dec_bn2 = nn.BatchNorm2d(32)

        self.upsample3 = nn.UpsamplingBilinear2d(scale_factor=2)
        self.dec_conv3 = nn.Conv2d(in_channels=32, out_channels=1, kernel_size=(1,1))

        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        e0 = self.pool0(self.bn0(self.act0(self.enc_conv0(x))))
        e1 = self.pool1(self.bn1(self.act1(self.enc_conv1(e0))))
        e2 = self.pool2(self.bn2(self.act2(self.enc_conv2(e1))))
        e3 = self.pool3(self.bn3(self.act3(self.enc_conv3(e2))))

        b = self.bottleneck_conv(e3)

        d0 = self.dec_bn0(self.dec_act0(self.dec_conv0(self.upsample0(b))))
        d1 = self.dec_bn1(self.dec_act1(self.dec_conv1(self.upsample1(d0))))
        d2 = self.dec_bn2(self.dec_act2(self.dec_conv2(self.upsample2(d1))))
        d3 = self.sigmoid(self.dec_conv3(self.upsample3(d2)))
        return d3

我们特别需要提到用于分割的损失函数。在经典的自动编码器中，我们需要测量两张图像之间的相似性，可以使用均方误差来实现。在分割任务中，目标掩码图像中的每个像素表示类别编号（在第三维度上进行独热编码），因此我们需要使用特定于分类的损失函数——交叉熵损失，并对所有像素进行平均。如果掩码是二值的（如我们的示例）——我们将使用二值交叉熵损失（BCE）。

In [ ]:
model = SegNet().to(device)
optimizer = optim.Adam(model.parameters(), lr=lr, weight_decay=weight_decay)
loss_fn = nn.BCEWithLogitsLoss()

训练循环以通常的方式定义：

In [21]:
def train(dataloaders, model, loss_fn, optimizer, epochs, device):
    tqdm_iter = tqdm(range(epochs))
    train_dataloader, test_dataloader = dataloaders[0], dataloaders[1]

    for epoch in tqdm_iter:
        model.train()
        train_loss = 0.0
        test_loss = 0.0

        for batch in train_dataloader:
            imgs, labels = batch
            imgs = imgs.to(device)
            labels = labels.to(device)

            preds = model(imgs)
            loss = loss_fn(preds, labels)

            optimizer.zero_grad()
            loss.backward()
            optimizer.step()

            train_loss += loss.item()

        model.eval()
        with torch.no_grad():
            for batch in test_dataloader:
                imgs, labels = batch
                imgs = imgs.to(device)
                labels = labels.to(device)

                preds = model(imgs)
                loss = loss_fn(preds, labels)

                test_loss += loss.item()

        train_loss /= len(train_dataloader)
        test_loss /= len(test_dataloader)

        tqdm_dct = {'train loss:': train_loss, 'test loss:': test_loss}
        tqdm_iter.set_postfix(tqdm_dct, refresh=True)
        tqdm_iter.refresh()
In [12]:
train(dataloaders, model, loss_fn, optimizer, epochs, device)
100%|██████████| 30/30 [16:01<00:00, 32.04s/it, train loss:=0.593, test loss:=0.577]

为了评估我们的模型，我们将仅绘制一些图像的目标掩码和预测掩码：

In [13]:
model.eval()
predictions = []
image_mask = []
plots = 5
images, masks = test_dataset[0], test_dataset[1]
for i, (img, mask) in enumerate(zip(images, masks)):
    if i == plots:
        break
    img = img.to(device).unsqueeze(0)
    predictions.append((model(img).detach().cpu()[0] > 0.5).float())
    image_mask.append(mask)
plotn(plots, (predictions, image_mask), only_mask=True)
Notebook 输出图像Notebook 输出图像

也有一些正式指标来评估性能，您可以在这里阅读相关内容。最容易理解的是像素准确率——正确分类像素的百分比。

U-Net#

SegNet 的架构非常直观，但它并不是最准确的。实际上，我们首先对原始图像应用金字塔式的 CNN 架构，这会降低图像特征的空间精度。然后，当我们重建图像时，无法正确还原像素的位置。

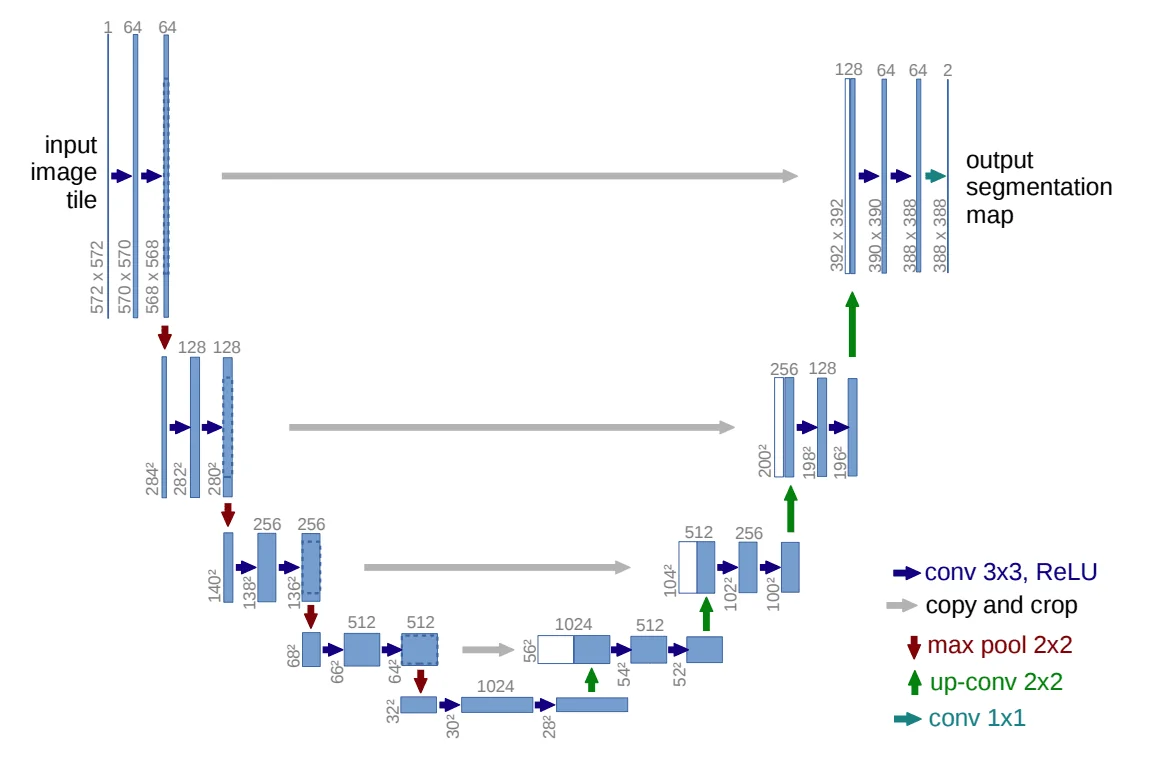

这引出了在编码器和解码器的卷积层之间使用跳跃连接的想法。这种架构在语义分割中非常常见，被称为 U-Net。在每个卷积层级的跳跃连接可以帮助网络保留该层级原始输入的特征信息。

这里我们将使用相对简单的 CNN 架构，但 U-Net 也可以使用更复杂的编码器来提取特征，例如 ResNet-50。

图片来源于论文：Ronneberger, Olaf, Philipp Fischer, 和 Thomas Brox. U-Net: Convolutional networks for biomedical image segmentation.

In [14]:
class UNet(nn.Module):
    def __init__(self):
        super().__init__()
        self.enc_conv0 = nn.Conv2d(in_channels=3, out_channels=16, kernel_size=(3,3), padding=1)
        self.act0 = nn.ReLU()
        self.bn0 = nn.BatchNorm2d(16)
        self.pool0 = nn.MaxPool2d(kernel_size=(2,2))

        self.enc_conv1 = nn.Conv2d(in_channels=16, out_channels=32, kernel_size=(3,3), padding=1)
        self.act1 = nn.ReLU()
        self.bn1 = nn.BatchNorm2d(32)
        self.pool1 = nn.MaxPool2d(kernel_size=(2,2))

        self.enc_conv2 = nn.Conv2d(in_channels=32, out_channels=64, kernel_size=(3,3), padding=1)
        self.act2 = nn.ReLU()
        self.bn2 = nn.BatchNorm2d(64)
        self.pool2 =  nn.MaxPool2d(kernel_size=(2,2))

        self.enc_conv3 = nn.Conv2d(in_channels=64, out_channels=128, kernel_size=(3,3), padding=1)
        self.act3 = nn.ReLU()
        self.bn3 = nn.BatchNorm2d(128)
        self.pool3 =  nn.MaxPool2d(kernel_size=(2,2))

        self.bottleneck_conv = nn.Conv2d(in_channels=128, out_channels=256, kernel_size=(3,3), padding=1)

        self.upsample0 =  nn.UpsamplingBilinear2d(scale_factor=2)
        self.dec_conv0 = nn.Conv2d(in_channels=384, out_channels=128, kernel_size=(3,3), padding=1)
        self.dec_act0 = nn.ReLU()
        self.dec_bn0 = nn.BatchNorm2d(128)

        self.upsample1 =  nn.UpsamplingBilinear2d(scale_factor=2)
        self.dec_conv1 =  nn.Conv2d(in_channels=192, out_channels=64, kernel_size=(3,3), padding=1)
        self.dec_act1 = nn.ReLU()
        self.dec_bn1 = nn.BatchNorm2d(64)

        self.upsample2 = nn.UpsamplingBilinear2d(scale_factor=2)
        self.dec_conv2 = nn.Conv2d(in_channels=96, out_channels=32, kernel_size=(3,3), padding=1)
        self.dec_act2 = nn.ReLU()
        self.dec_bn2 = nn.BatchNorm2d(32)

        self.upsample3 = nn.UpsamplingBilinear2d(scale_factor=2)
        self.dec_conv3 = nn.Conv2d(in_channels=48, out_channels=1, kernel_size=(1,1))

        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        e0 = self.pool0(self.bn0(self.act0(self.enc_conv0(x))))
        e1 = self.pool1(self.bn1(self.act1(self.enc_conv1(e0))))
        e2 = self.pool2(self.bn2(self.act2(self.enc_conv2(e1))))
        e3 = self.pool3(self.bn3(self.act3(self.enc_conv3(e2))))

        cat0 = self.bn0(self.act0(self.enc_conv0(x)))
        cat1 = self.bn1(self.act1(self.enc_conv1(e0)))
        cat2 = self.bn2(self.act2(self.enc_conv2(e1)))
        cat3 = self.bn3(self.act3(self.enc_conv3(e2)))

        b = self.bottleneck_conv(e3)

        d0 = self.dec_bn0(self.dec_act0(self.dec_conv0(torch.cat((self.upsample0(b), cat3), dim=1))))
        d1 = self.dec_bn1(self.dec_act1(self.dec_conv1(torch.cat((self.upsample1(d0), cat2), dim=1))))
        d2 = self.dec_bn2(self.dec_act2(self.dec_conv2(torch.cat((self.upsample2(d1), cat1), dim=1))))
        d3 = self.sigmoid(self.dec_conv3(torch.cat((self.upsample3(d2), cat0), dim=1)))
        return d3
In [15]:
model = UNet().to(device)
optimizer = optim.Adam(model.parameters(), lr=lr, weight_decay=weight_decay)
loss_fn = nn.BCEWithLogitsLoss()
In [16]:
train(dataloaders, model, loss_fn, optimizer, epochs, device)
100%|██████████| 30/30 [29:07<00:00, 58.26s/it, train loss:=0.595, test loss:=0.572]
In [17]:
model.eval()
predictions = []
image_mask = []
plots = 5
images, masks = test_dataset[0], test_dataset[1]
for i, (img, mask) in enumerate(zip(images, masks)):
    if i == plots:
        break
    img = img.to(device).unsqueeze(0)
    predictions.append((model(img).detach().cpu()[0] > 0.5).float())
    image_mask.append(mask)
plotn(plots, (predictions, image_mask), only_mask=True)
Notebook 输出图像Notebook 输出图像
